Gute Machinery Nýjar vörur - Ný vélræn sjálfvirk stálstangarþolsmótari
Oct 17, 2020|
Vinnumyndband á vinnustað

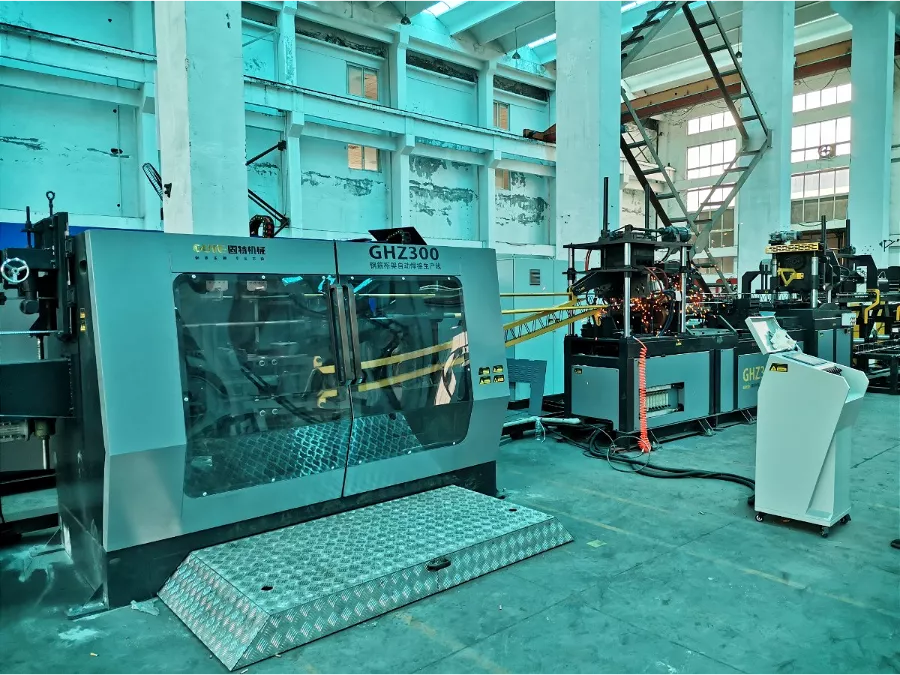

Gute Machinery stál bar truss sjálfvirkur suðu framleiðslulína er fullkomlega sjálfvirk truss framleiðslu lína, sem notar aðgerðir stál vír stangir borga sig, stál bar rétta og sjálfvirka klippa til að átta sig á sjálfvirkri notkun truss suðu. Með stöðugri þróun truss tækni hefur það verið mikið notað í byggingu bygginga, járnbrautar, tölvur og önnur verkefni. Í samanburði við handvirka bindingu byggingar á staðnum draga forsmíðaðar stálvörur ekki aðeins úr magni stálbindingar á staðnum um 50% -60%, heldur stytta byggingartímabilið um 20% -30%. Á sama tíma gerir trussuðu grein fyrir samþættingu stáls truss og botnforms suðu, brjótast í gegnum hefðbundna formwork og átta sig á stórfelldri og stöðluðri framleiðslu. Með hækkun forsmíðaðra bygginga mun trussuðu vera ómissandi búnaður fyrir byggingariðnaðinn í framtíðinni.
1
Tæknilegir kostir búnaðar
Milli bylgjukambsins milli 190mm og 210mm er óendanlega stillanlegt og nákvæmni getur náð ± 1mm. Efri og neðri strengir eru 12 mm snittari stál, sem hefur náð hæsta stigi í greininni;
Vélræn klippa forðast notkunarkostnað við viðhald vökvakerfis og skipti á vökvaolíu;
Með pallettunaraðgerð, meiri vinnusparnaður ；
Hæð truss er 70-300 óendanlega stillanleg, sem hefur breiðara forritasvið og fellihornið er valfrjálst ；
Suðuspennanum er stjórnað af IGBT, sem sparar 30% raforku samanborið við hefðbundna þyristor, sem er orkusparandi, umhverfisvænn og hagkvæmur。
2
Inngangur að stillingum búnaðar
Búnaðurinn samanstendur af fimm afborgunargrindum, geymslugrindum, hýsingu, suðugrindum, klippurgrindum, flutnings- og pökkunargrindum og skurðborðum.
Togkraftur: aðalaflið samþykkir 16KW servómótor, sem hefur sterkan kraft og góðan stöðugleika; bylgju-aðlögunarbúnaðurinn samþykkir þjónustudrifna, CNC sjálfvirka aðlögun til að tryggja nákvæmni búnaðarins;
Greiðslugrindarbúnaður: Fimm hópar borgunargrindar með bremsum gera endurgreiðsluna sléttari; vélbúnaðurinn er búinn með ekkert efni viðvörunarbúnað, sem gerir aðgerðina mannúðlegri.
PLC: Stýrikerfið samþykkir þýska Siemens PLC, sem hefur skjótan viðbragðstíma og stöðugri rekstur;
Pneumatic íhlutir: Samþykkja vel þekkt vörumerki Taiwan Airtac til að tryggja líftíma; Baili strokka samþykkir Weihe pneumatic, góðan stöðugleika;
3
Tæknilegar breytur
| # | Nafn | Tækni. |
|---|---|---|
| 1 | Metið afl efri fjöðrunarstöngsuðu | 100KWA （Störf með hléum） |
| 2 | Metið suðukraftur niður fjöðrunartæki | 63KWA *2 （Störf með hléum） |
| 3 | Klippa mótor | 7,5KW * 2 |
| 4 | Togmótor | 16KW （Servo） |
| 5 | Forstilltur dráttarstilling | tíðni umbreytingu |
| 6 | Kraftur | 380V 50Hz |
| 7 | Lengd fullbúins truss | 2m-12m |
| 8 | Þvermál efri og neðri strengja | 6-12mm |
